AD13A.3-FLRs-Z-r-JX (3-22-1)
Диапазон тока: 5/10 А
PLC (OFDM)
PLC +RF
RS-485
Описание:
AD13A.3-FLRs-Z-r-JX (3-22-1) – счётчик электрической энергии трёхфазный статический двунаправленный трансформаторного включения цепей тока. Предназначен для измерения электрической энергии (активной и реактивной, прямой и обратной), оценки мгновенной активной, реактивной, полной мощности и ряда других параметров в трёхфазных четырёхпроводных сетях переменного тока номинальным напряжением 3×230/400 В. Дистанционный сбор данных и управление счётчиком осуществляется при помощи УСПД RTR8 по линиям 0,4 кВ, по радиоканалу 868,95 МГц или по двухпроводной линии RS-485.
Также возможно использование пользовательского (удалённого) дисплея CIU8.В-4-1. Передача информации на дисплей осуществляется по радиоканалу.
Характеристики
Размеры

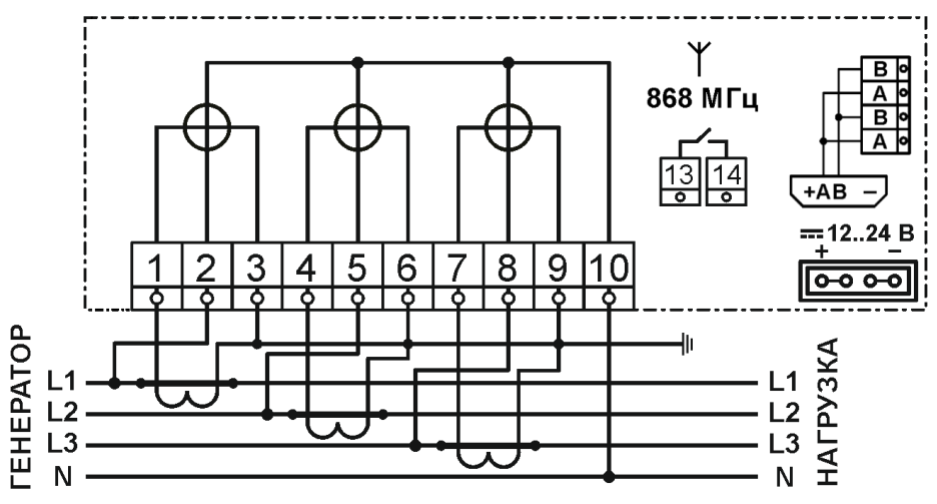

Схема подключения
| Наименование характеристики | Значение | |
| Класс точности – активная (реактивная) энергия | 0,5S (1) | |
| Количество направлений учёта | Импорт, экспорт | |
| Постоянная счётчика, имп/(кВт·ч) [имп/(кВАр·ч)] | 10 000 [10 000] | |
| Чувствительность – активная (реактивная) энергия, А | 0,005 (0,01) | |
|
Самоход – не более одного импульса за время, для активной (реактивной) энергии, мин |
8,7 (7,0) | |
| Минимальный ток – активная (реактивная) энергия, А | 0,05 (0,1) | |
| Номинальный (максимальный) ток, А | 5 (10) | |
| Номинальное напряжение Uном, В | 3×230/400 | |
| Рабочий диапазон напряжения | Uном ± 20 % | |
| Номинальная частота сети, Гц | 50 | |
|
Мощность, потребляемая каждой: - цепью напряжения, активная, Вт (полная, В·А), не более - цепью тока, В·А, не более |
1,1 (11,0) 0,1 |
|
| Ток потребления каждой цепью напряжения, А, не более | 0,046 | |
| Напряжение внешнего источника постоянного тока, В | От 12 до 24 | |
| Мощность потребления от источника постоянного тока, Вт, не более | 2 | |
| Резервное автономное питание |
Сменная литиевая батарея 3,6 В в пломбируемом отсеке |
|
|
Коммуникационные интерфейсы |
- PLС-модем (ЛЭП 0,4 кВ), тип модуляции OFDM в диапазоне от 40 до 80 кГц (CENELEC A), технология передачи данных G3-PLC или Prime – обмен данными с УСПД; - Радиомодем (868,95 МГц, 10 мВт), технология передачи данных Prime_HYBRID – обмен данными с УСПД (альтернатива PLС) и для связи с CIU8.В-4-1; - RS-485 – для подключения к локальной сети или к УСПД; - Оптический ИК порт – для локального параметрирования |
|
| Датчики | Вскрытия корпуса; вскрытия клеммника; магнитного поля – датчик Холла; высокочастотного электромагнитного воздействия | |
|
Реле управления нагрузкой, дополнительное (сервисное): - максимальный ток, А - максимальное напряжение, В - коммутационная износостойкость, циклов, не менее |
5 277 100 000 |
|
| Число тарифов в расписании, не более | 6 | |
| Число переключений между тарифами в сутки, не более | 24 | |
| Точность хода часов в сутки при +25 °С, с/сут, не хуже | ± 0,5 | |
| Точность хода часов в диапазоне от –40 °С до +70 °С, с/сут, не хуже | ± 5,0 | |
| Интервал между поверками, лет: | 10 | |
|
Сроки службы счётчика: - срок службы литиевой батареи, лет, не менее - средний срок службы, лет, не менее - средняя наработка до отказа счётчика, ч, не менее |
16 30 230 000 |
|
| Степень защиты оболочкой | IP54 | |
| Тип подключения | трансформаторного включения цепей тока | |
| Габаритные размеры (высота × ширина × глубина), мм | 280 × 180 × 68 | |
| Масса, кг, не более: | 1,20 | |
